RONJA Petra Sádeckého

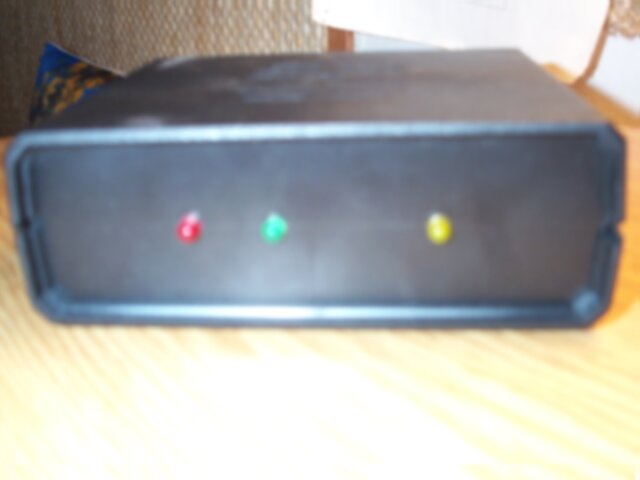

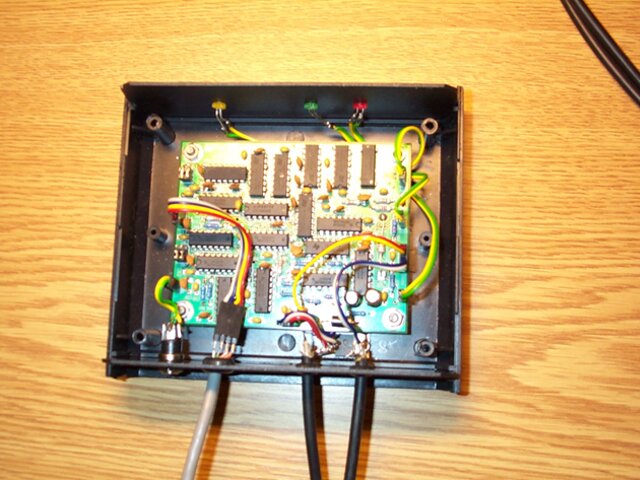

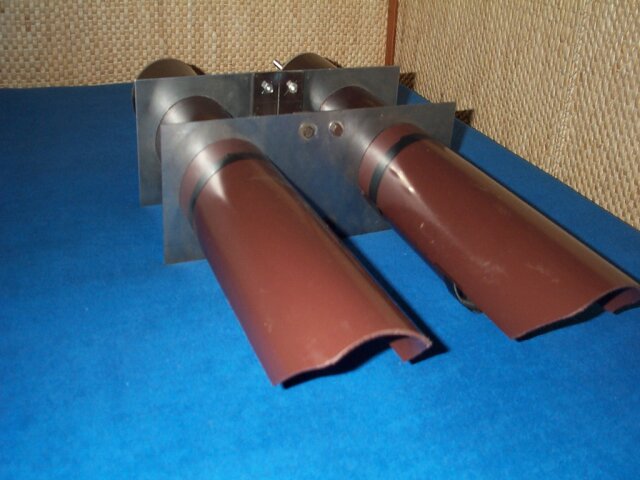

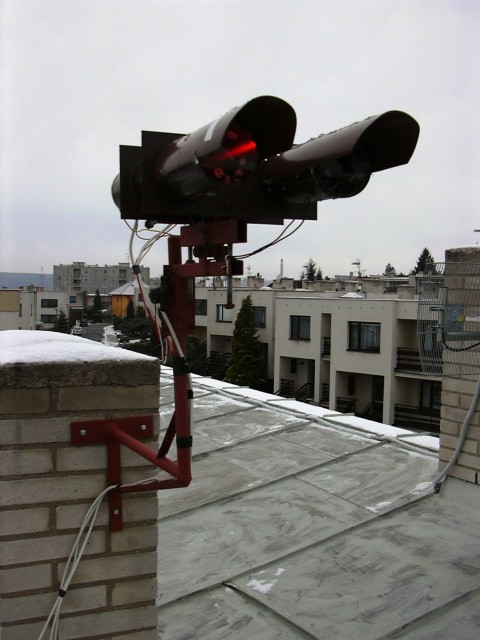

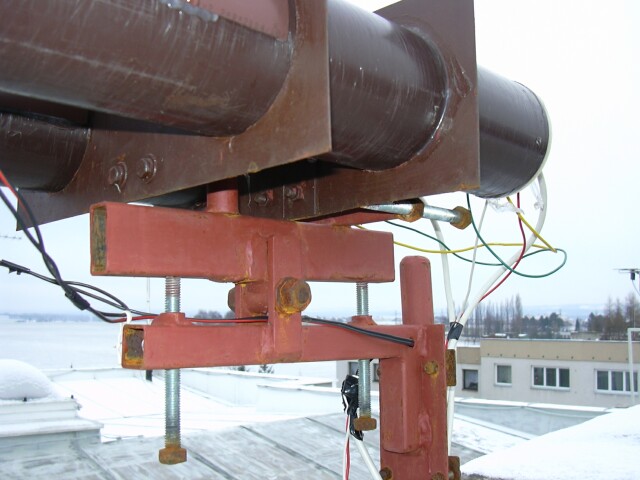

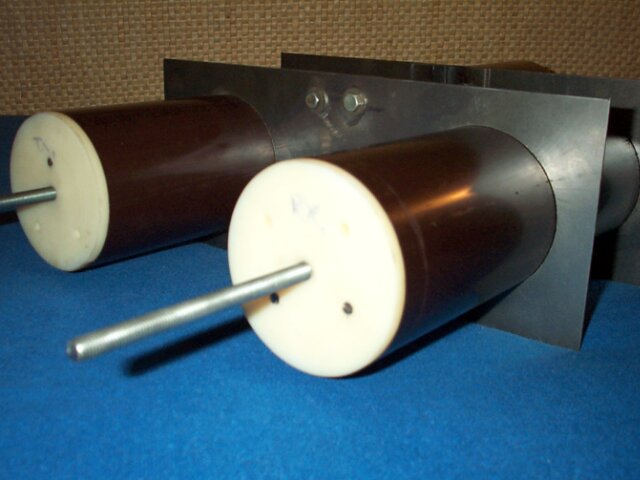

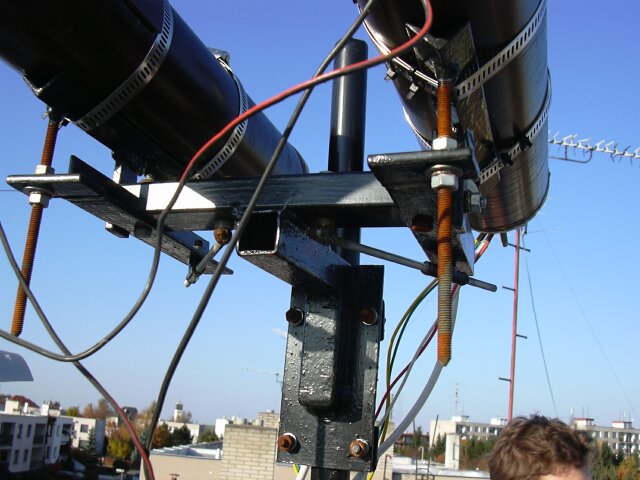

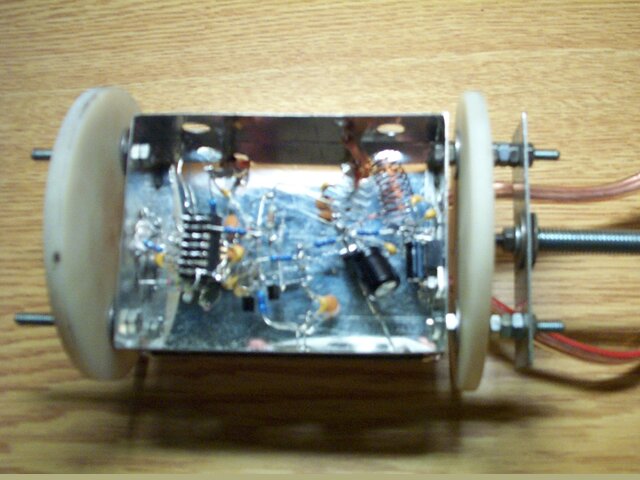

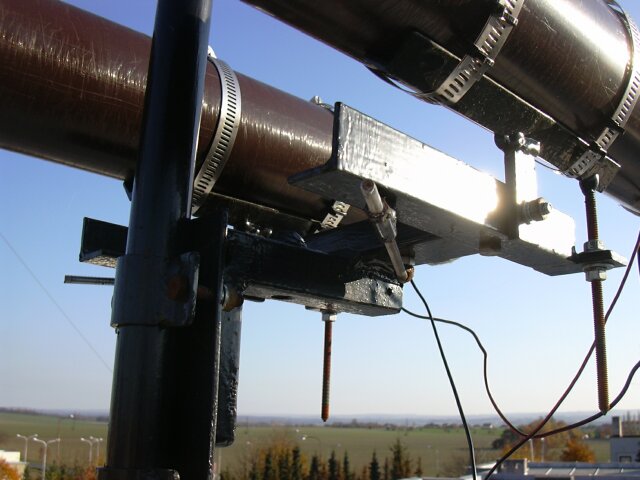

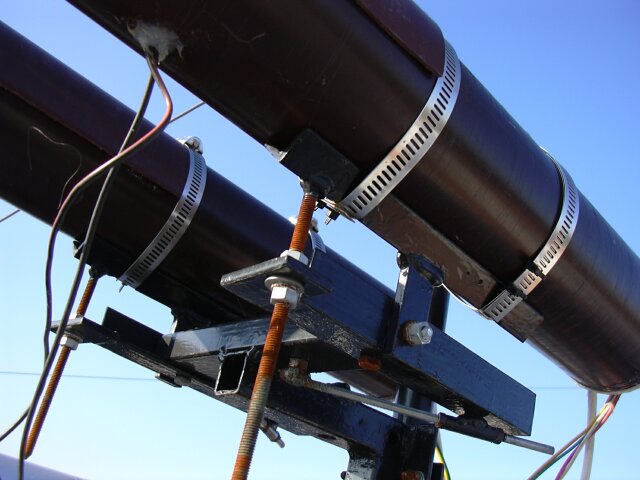

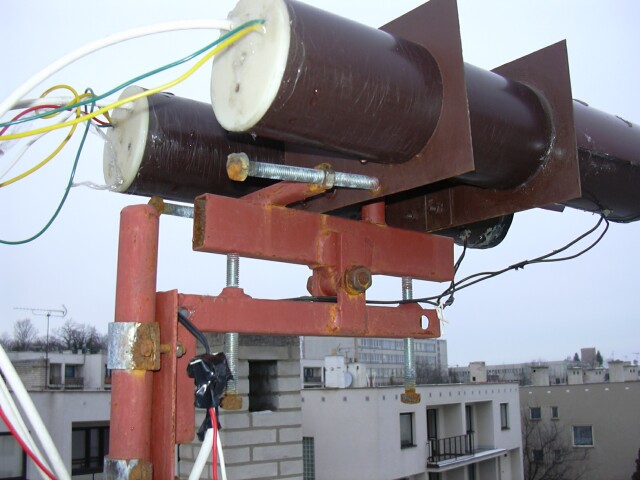

I tato RONJA byla určena k maturitě ve školním roce 2004-2005. Zprovozněna byla jako poslední spoj z naší sítě v srpnu 2005 mezi domem Sádecého a Peška. K Připojení k PC posloužil kabel s RJ45 konektorem, vysílač s přijímačem byli postaveny vzdušnou konstrukcí. Konzole vypadala od ostatních velmi odlišně, Sádecký se vydal vlastní cestou. Některé věci byly dobrý nápad, ale jiné se nedaly použít. Povedlo se mu posouvání vysílačů a přijímačů v rourách, točením zavitové tyče se mohlo hýbat s modulem uvnitř roury. Naopak společné zaměřování vysílací i přijímací roury bylo absolutně nepoužitelné (viz horní obrázky). Buď byl zaměřen vysílač a nefungoval přijímač nebo naopak. Při výrobě nelze docílit dokonale stejné osy. Proto jsme RONJU přestavěli na Peškův zaměrovací systém (viz. spodní obrázky), aby fungoval i tento spoj. Čocky mají 90mm v průměru a spoj je dlouhý 245m.


Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek

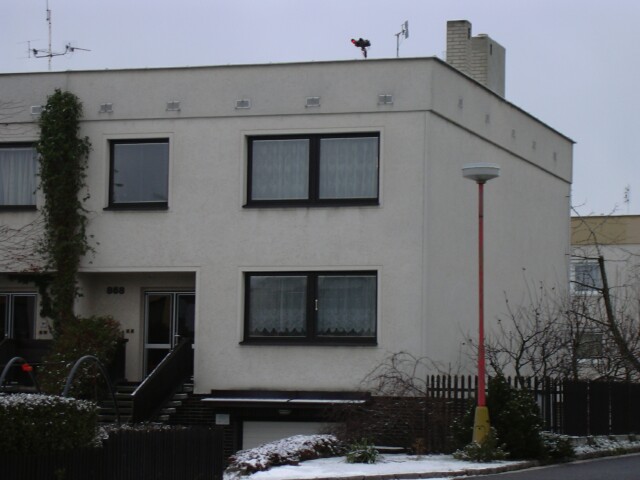

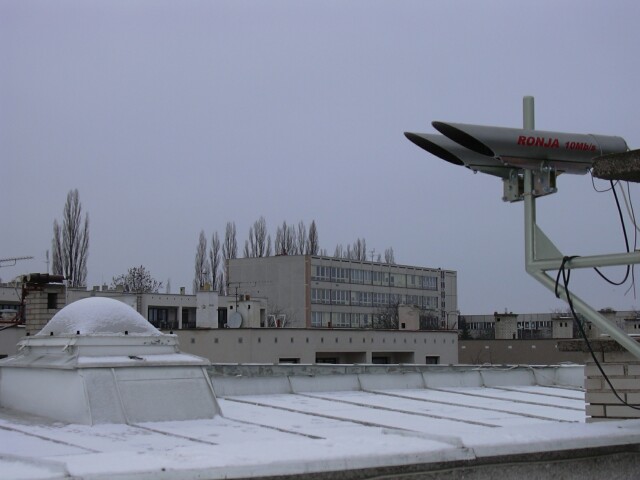

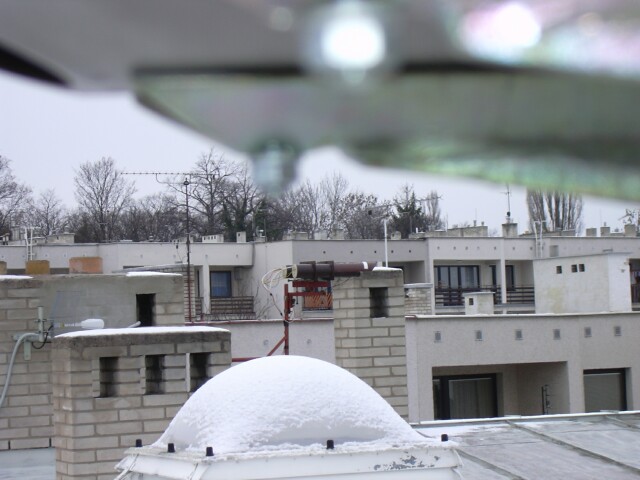

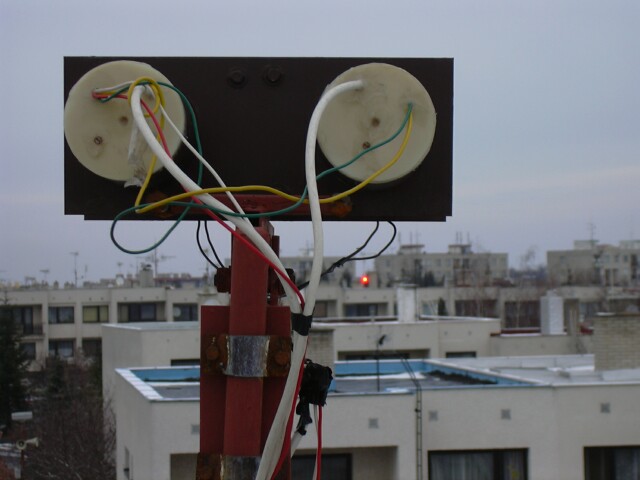

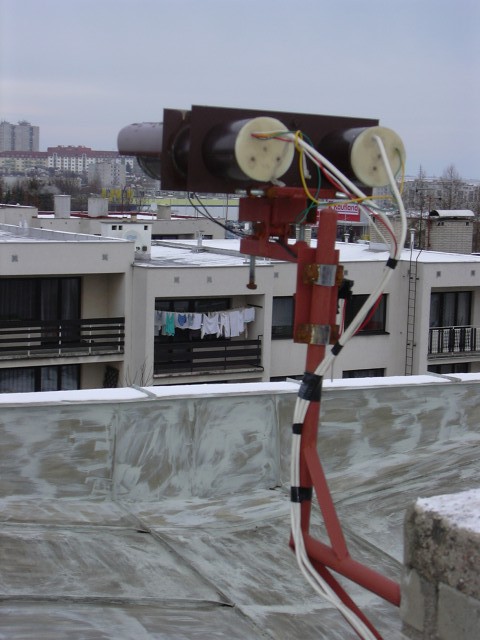

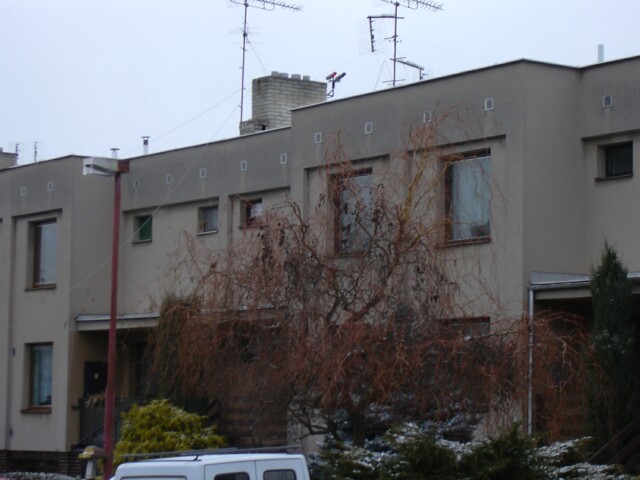

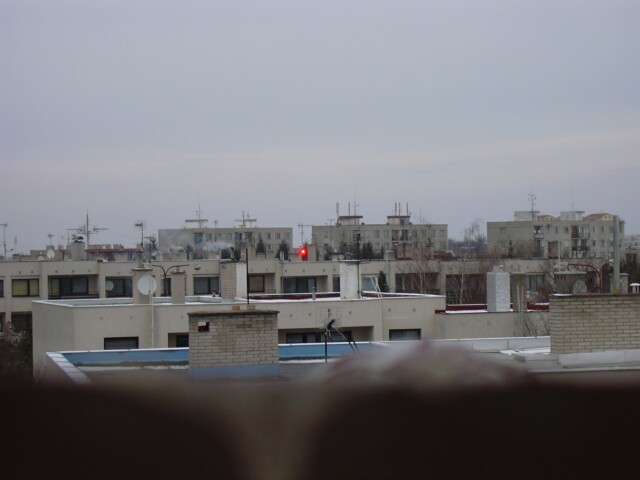

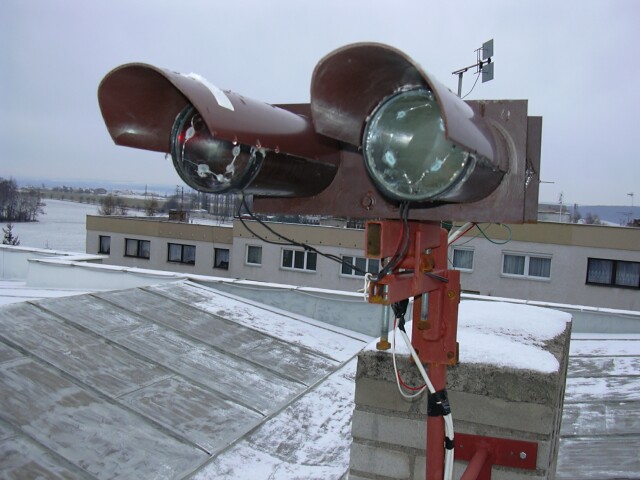

Umístění na domě Petra Sádeckého

Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek

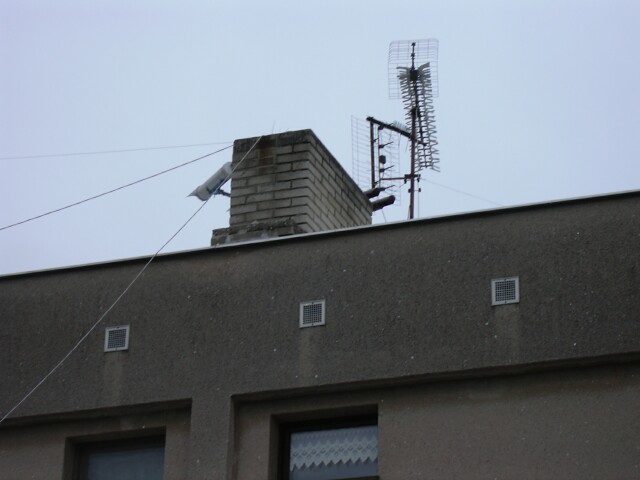

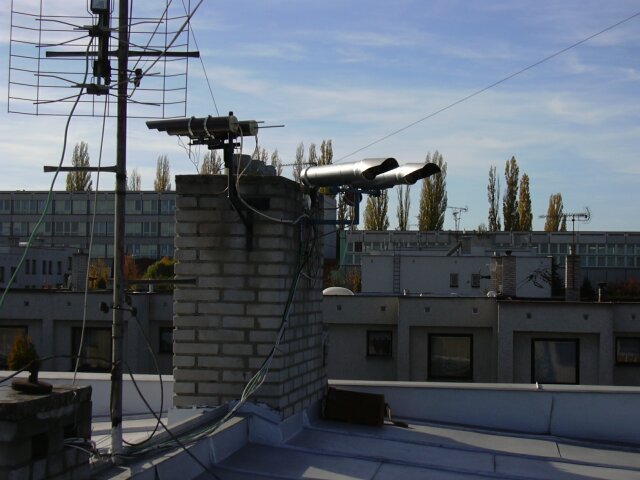

Umístění na domě Jiřího Peška

Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek
