2x70W zesilovač do auta s TDA1562Q - Autor Burky
Jedná se o stereofonní výkonový zesilovač třídy H s dvěmi integrovanými obvody philips TDA1562Q. Napájecí napětí je 8-18V, výstupní výkon 55W trvale, 70W špičkově, špičkový odběr 6A, zatěžovací impedance 4 ohmy. Zesilovač na rozdíl od některých finálních výrobků dodá poctivý výkon 55 W minimálně. Mnoho zesilovačů má deklarováno výkony řádu stovek wattů, ale reálný výkon bývá menší než 20 W.
Do výkonu 18 W pracuje koncový stupěň jako standardní můstkový zesilovač ve třídě B. Při zvětšení výkonu nad 18 W se připojí napětí z pomocných kondenzátorů C2 (C22) a C3 (C33), které jsou připojeny na dva vnitřní měniče a zesilovač pracuje ve třídě H. Jeden měnič přidává napětí +12 V ke kladnému napájecímu pólu a druhý kondenzátor s měničem se připojuje k zápornému napájecímu pólu. Teoreticky je zesilovač napájen napětím 36 V, tj. ±18 V - samozřejmě je třeba ještě odečíst saturační napětí na tranzistorech měniče. Při tomto napájení je standardní výkon 55 W, při velmi malém zkreslení 0,5 %. Špičkový výkon dosahuje až 70 W při zkreslení až 10 %. Při teplotě pouzdra větší než 120 °C se odpojí vnitřní měniče a zesilovač přejde do standardního provozu třídy B s maximálním výkonem do18 W. Pokud teplota pouzdra překročí 145 °C, pak se zesilovač úplně odpojí. Zesilovač díky přepínání provozu může používat menší chladič než klasický zesilovač o stejném výkonu. Zesilovač má i velmi účinnou ochranu proti zkratu výstupu proti zemi i proti kladnému napájení a samozřejmě i proti zkratu výstupů navzájem. Po odstranění zkratu se zesilovač za 20 ms znovu uvede do provozu. SL1 slouží pro připojení stereo signálu, pokud nepoužijete předzesilovač zapojte na SL2 a SL3 100Kohm tandemový lineární potenciometr pro regulaci hlasitosti, odpory R2 (R22) zajistí logaritmický průběh potenciometru. Pokud použijete předzesilovač (třeba TDA1524) tak výstup z předzesilovače připojte na SL1 a drátovými propojkami spojte svorky SL2-3,2 a SL3-3,2, odpor R2 (R22) se nesmí zapojovat! Vstup M-SEL je použit pro vypínání zesilovače, pro jednodušší ovládání zesilovače bez nutnosti použít výkonového vypínačeje je problém řešen tak, že zesilovač je stále napájen a pouze se zapíná do režimu Stand By. Přivedením kladné úrovně na vstup M-SEL je zesilovač aktivní. Při nulovém napětí na tomto vstupu přejde zesilovač do režimu Stand by, kdy má spotřebu max. 50 µA. Doba přechodu mezi oběma stavy je asi 50 ms. Součástky R4 a C8 však tuto dobu prodlužují. Napájení celého zesilovače je provedeno z automobilové baterie nebo alternátoru v rozmezí napětím od 12 - 14.4V. Výhoda tohoto napájení je v tom, že oba zdroje napětí jsou velice tvrdé zdroje a dodávají konstantní napětí při odběru proudu až 6A, který zesilovač při plném vybuzení potřebuje. Při použití zesilovače mimo auto je zapotřebí zajistit dobrý zdroj především konstantního napětí nejméně 12V a možnosti odběru proudu až 6A. Nejlepší je použití autobaterie, ale toto řešení není ideální pro trvalý provoz například někde v domácnosti, protože autobaterii je zapotřebí dobíjet. Jako další řešení se nám naskýtá použití trafa, které musí dodat veliký proud. Namotání trafa bude stát víc peněz, ale pro domácí použití je nejideálnějším. Další možnost je připojení zesilovače na zdroj od počítače, který dodá až 10A. Je to ta nejlevnější varianta zdroje, která zesilovači bohatě stačí. Zesilovač má jednoduchý systém vypínání. Součástky R4 a C8 zajistí tiché zapojení. Přivedením kladného napětí na vstup ST-BY se aktivuje zesilovač. Toto napětí je možno připojit externím vypínačem nebo se připojí vstup ST-BY na externí ovládací výstup autorádia pro zapínání zesilovače. Při vypínání zesilovače se v reproduktoru ozve malé lupnutí.
Seznam součástek

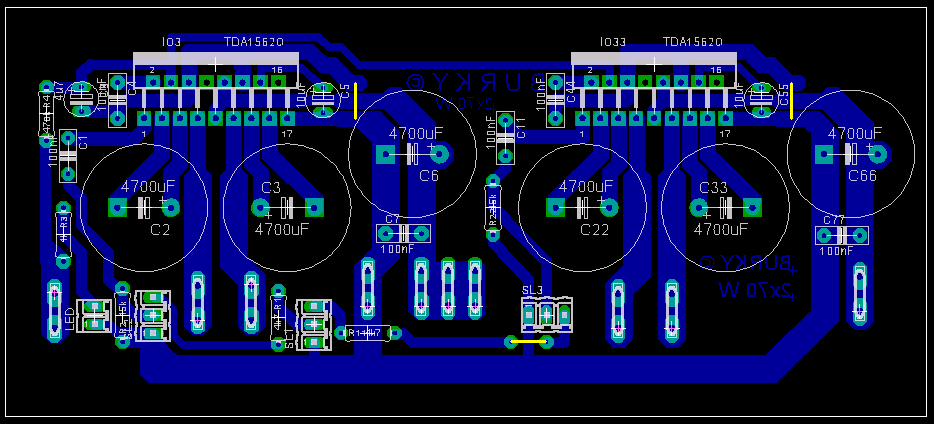

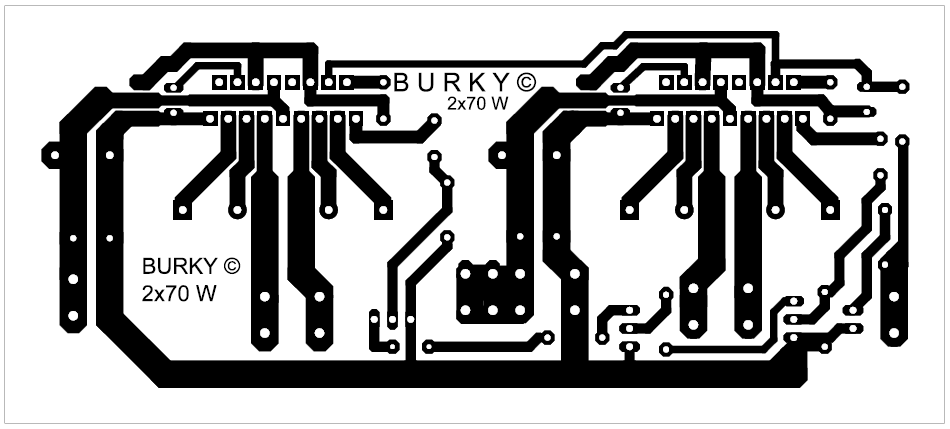

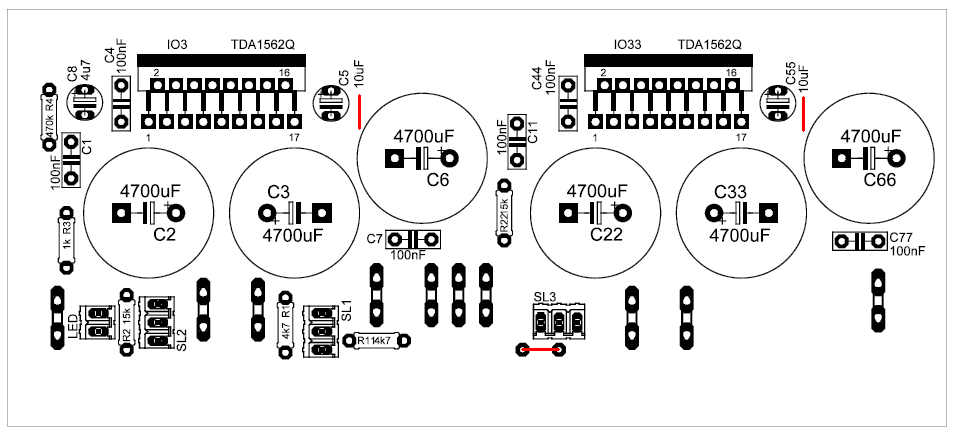

Popis desky plošného spoje zesilovače Deska plošného spoje 2x70W zesilovače má šířku 131 mm a víšku 58 mm. Na DPS jsou tři propojky, z toho dvě výkonové, které potřebují silnější průřez vodiče. K propojení mezi SL3 a R11 je použita 0,8 mm drátová propojka. U TDA1562Q jsou použity dvě výkonové propojky o průřezu vodiče minimálně 1,2 mm, které slouží pro propojení země (mínusu).
70W monofonní zesilovač s integrovaným obvodem philips TDA1562Q byl publikován v amatérském radiu 3/2002, jediná chyba ve schématu je obrácený elektrolytický kondenzátor C2. Kontakt na autora DPS: Burkon@volny.cz, Autor textu: Admin
| |||||||||||||||||||||||||||||||||||||||||||||
