Zapojení ISO konektoru v autorádiu

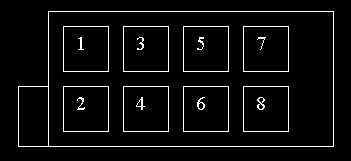

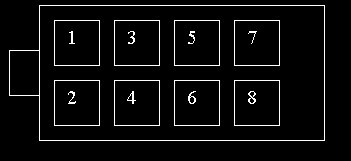

ISO konektor je strandartní konektor pro zapojení autorádia. Skládá se ze dvou konektorů označených jako A a B. Oba konektory jsou osmipólové.      Na konektoru A jsou napájení a vedlejší signály. Na konektoru B reproduktory. Na kabely, které vedou z ISO konektoru k napájení a k reproduktorům, by se měli připojit minimálně 1 mm tlusté lankové vodiče. Konektory mají odlišný klíč a nelze je zaměnit. Konektor A A1 - ztišení rádia při telefonování A2 A3 A4 - 12V akumulátor A5 - ovládání elektricky výsuvné antény A6 - regulace podsvětlení autorádia A7 - 12V zapalování (akumulátor) A8 - zem, ukostření Konektor B B1 - pravý zadní + modrý kabel B2 - pravý zadní - modročerný kabel B3 - pravý přední + šedý kabel B4 - pravý přední - šedočerný kabel B5 - levý přední + zelený kabel B6 - levý přední - zelenočerný kabel B7 - levý zadní + bílý kabel B8 - levý zadní - bílo černý kabel      A1 někdy bývá vstup pro ovládání hlasitosti podle rychlosti (SCV-speed controlled volume) a Phone MUTE bývá spíš na A2, ale záleží na výrobci, také někdy bývá vzájemně prohozeno A4 a A7. Ještě existuje část C, kde bývají různé linkové vstupy/výstupy, vstup pro pevné handsfree, ovládání CD changeru, dálkové ovládání (kabelové, infra) atd.      Mimo to má většina nových autorádií další konektory, samozřejmě konektor pro antenní vstup, dále cinch konektory pro signálový výstup na externí zesilovač, nízko ampérový (většinou 300 mA) výstup pro zapnutí přídavného zesilovače do aktivního režimu, vstup pro changer (měnič CD/MD disků). Tyto dodatečné konektory jsou vždy popsány v dokumentaci k autorádiu. informace čerpány z www.skoda.panda.cz
