Instalace CD-rom mechaniky do auta - Autor Admin

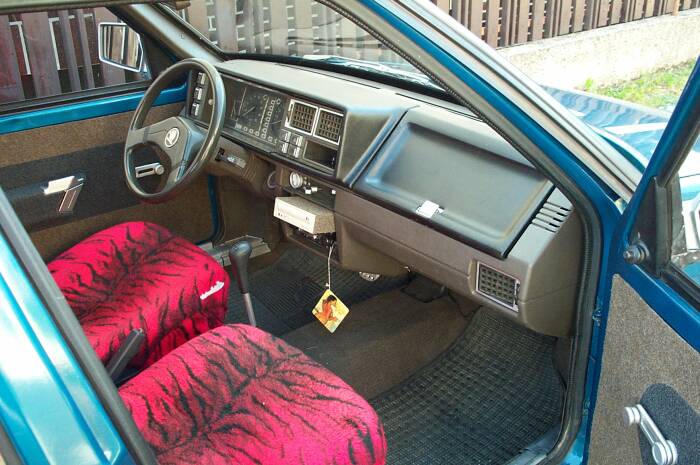

      Velice zajimavé je dát si do auta CD-rom, když máte autorádio pouze na kazety. Moje provedení CD-rom ve Favoritu bylo místo popelníku, kde jsou přesné rozměry CD-rom do šířky a výšky. Bohužel se CD-rom nevešla na délku kvůli ventilaci, proto vyčnívala asi 7 cm.

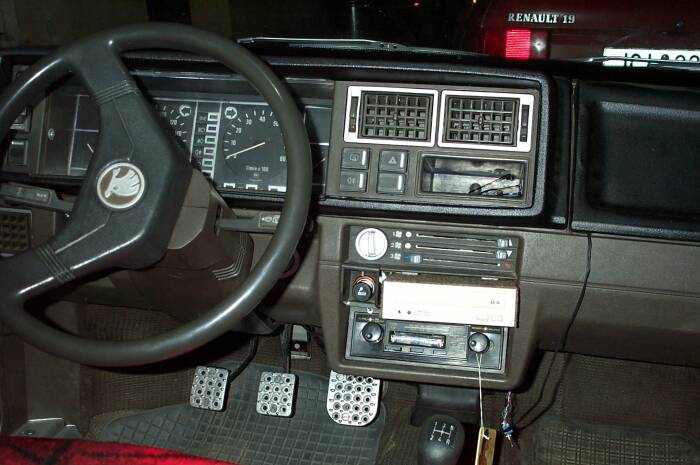

Uplně první autorádio co jsem měl-přistavěná CD-romka + vstup na diskmena, napájení CD-rom z auta pomocí stabilizátorů 7805, 7812 Uplně první autorádio co jsem měl-přistavěná CD-romka + vstup na diskmena, napájení CD-rom z auta pomocí stabilizátorů 7805, 7812

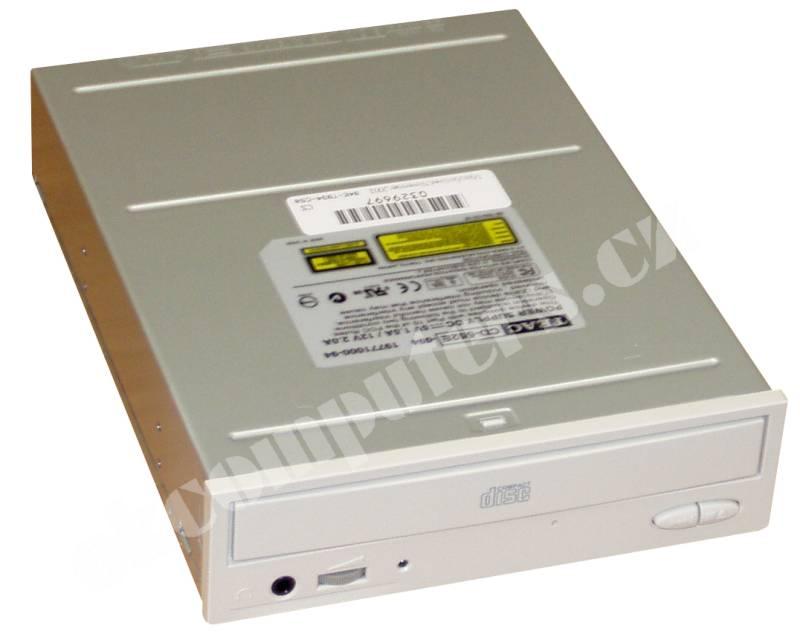

      CD-rom musí mít minimálně 2 tlačítka (jedno na play CD a next track, to druhé na stop a vysunovaní CD) S jedním tlačítkem nepustíte audio CD, na to si při vybírání CD-rom dejte pozor.

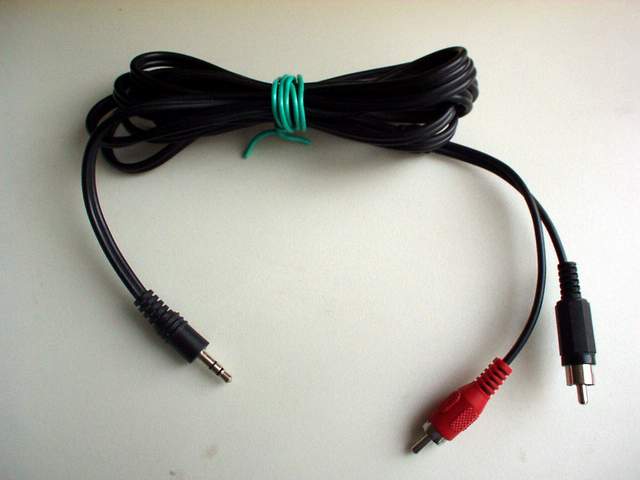

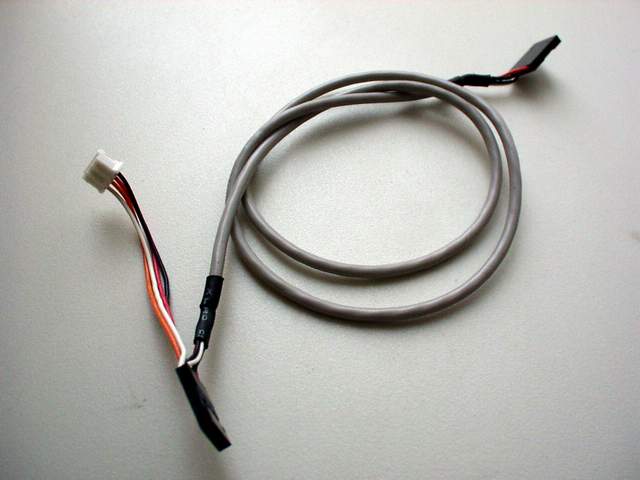

      Signál do autorádia nejlépe můžete přivést pomocí kazety s konektorem (stereo jack) na připojení diskmena do kazetového přehráveče (v obchodě se běžně prodává). Tento konektor zapojíte do zdířky na čelním panelu CD-rom, kde je možné přímo regulovat hlasitost vstupního signálu. Pokud se vám nebude líbit propojení pomocí stereo jacku z čelního panelu, tak můžete využít zadní výstup z CD-rom. Použijte na to 4 pinový konektor který se využívá pro přímé propojení v počítači mezi CD-rom a zvukovou kartou. Pokud budete vést signál z CD-rom přímo do zesilovaře tak je dobré použít kabel s konektory 3.5" stereo jack -> 2x sinch.
Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek Kliknutím zvětšíte obrázek

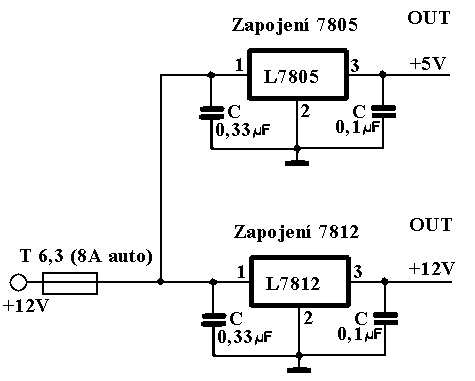

      Napájení jsem vyřešil pomocí dvou 1A stabilizátorů L7805 (stabilizace 5V, červený drát na konektoru napájení) a L7812 (stabilizace 12V, žlutý drát na konektoru napájení). Je zapotřebí aby na stabilizátorech byl připevněn dostačující chladič, protože odběr CD-rom bývá až 1A na 5V a 1.5A na 12V. Na tak jednoduché zařízení nemá cenu dělat plošný spoj, stačí drátové zapojení zdroje.
napájení CD-rom z auta pomocí stabilizátorů 7805, 7812 napájení CD-rom z auta pomocí stabilizátorů 7805, 7812
napájení CD-rom z auta pomocí stabilizátorů 7805, 7812
Seznam součástek pro zdroj:
2x keramický kondenzátor 0,33uF
2x keramický kondenzátor 0,1uF
1x stabilizátor L7805 (1A, nebo 78S05 2A)
1x stabilizátor L7812 (1A, nebo 78S12 2A)
1x pojistkové pouzdro na kabel nebo do spoje
1x konetor napájecí SVK5 (zásuvka pro 5a1/4)
1x chladič

Návody na stavbu napájení CD-rom do auta na jiných webech:
skoda.virt.cz , scirocco.wz.cz , skoda.panda.cz
