Předzesilovač TDA1524 - Autor Admin

Korekční zesilovače s obvodem TDA1524 se svojí koncepcí nalézají někde mezi klasicky řešenými korekcemi (vše z diskrétních součástek) a moderními procesory, řízenými většinou po sběrnici I2C.      V našem korektoru je použit klasický obvod pro řízení hlasitosti, hloubek, výšek a stereováhy TDA1524. Všechny popsané funkce jsou v obvodu řízeny elektronicky, ovládají se tedy pouze stejnosměrným napětím jednoduchým potenciometrem (Potenciometry nemohou chrastit, protože přes ně neprochází signál a tudíž mohou být vzdáleny od integrovaného obvodu libovolně daleko - možnost dálkového ovládání). K obvodu je připojeno pouze minimum externích součástek pro korekční obvody.

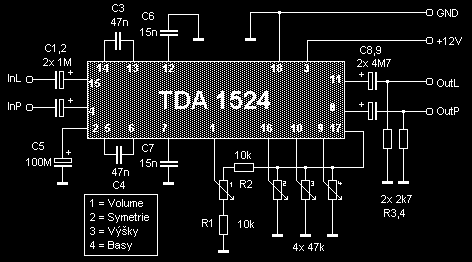

Schéma předzesilovače TDA1524

Obvod korektoru můžeme napájet stejnosměrným napětím 7,5 V až 16 V. Proudová spotřeba je podle napájecího napětí v rozmezí od 25 mA do 65 mA (typicky 35 mA). Vstupní napětí pro výstup 700 mV je od 70 mV do 1,4 V.      Vstupní signál se přivádí na konektory typu cinch inL a inP. Kondenzátory C1 a C2 oddělují stejnosměrně vstupy integrovaného obvodu. Hlasitost, hloubky, výšky a stereováha se nastavuje potenciometry P1 a. P4. Kondenzátory C3 až C7 doplňují interní korekční obvod. Výstupy obvodu jsou opět stejnosměrně odděleny kondenzátory C8 a C9. Odpory R3 a R4 tvoří ochranu obvodu pro případném zkratu na výstupu. Výstupní signály outP a outL obou kanálů jsou přivedeny do vstupu signálů jakéhokoliv koncového zesilovače.      Regulace hlasitosti (zisku) pracuje od -80 dB do +20 dB. Zdvih/potlačení hloubek je ±16 dB, výšek +22/-40 dB. Stereováhu můžeme řídit v rozsahu ± 40 dB. Harmonické zkreslení je menší než 0,1 % při kmitočtu 1 kHz. Přeslechy mezi kanály jsou lepší než 60 dB. Zaručovaný souběh obou kanálů je lepší než 1,5 dB. Maximální efektivní výstupní napětí je 1,4 V. Při použití musíme tedy dbát na správnou úroveň signálu, aby na výstupu nedocházelo k limitaci a tudíž k nárůstu zkreslení.

Seznam součástek C1,2 1 uF/16 V R1,2 10 K C3,4 47 nF R3,4 2,7 K C5 100 uF/16V P1,2,3,4 47 k/N (nebo 50 k/N) lineární C6,7 15 nF IO1 TDA1524 C8,9 4,7 uF/16 V                        InL, InP 2x cinch (nebo 3,5 stereo jack na kabel) Deska plošného spoje předzesilovače

Deska plošného spoje pro předzesilovač TDA1524 není vůbec nutná, jedná se o velice jednoduché zařízení které se může udělat do vzduchu = drátové propojky, součástky se přiletují přímo na integrovaný obvod (od potenciometrů se vyvedou dráty), proti pohybu se pak vývodu IO mohou zajistit neutrálním silikonem.

Předzesilovač TDA1524 byl publikován v Amatérském rádiu - Stavebnice a konstrukce 3/1999
