Zesilovač 2x20W do auta nebo PC - Autor Jaroslav Belza

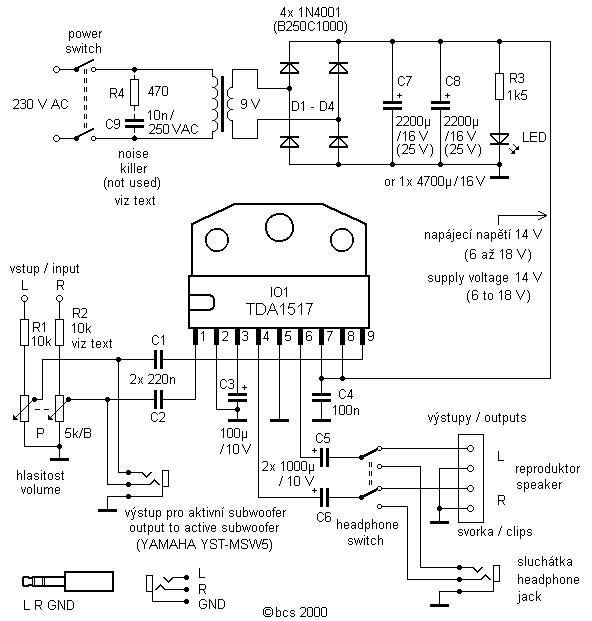

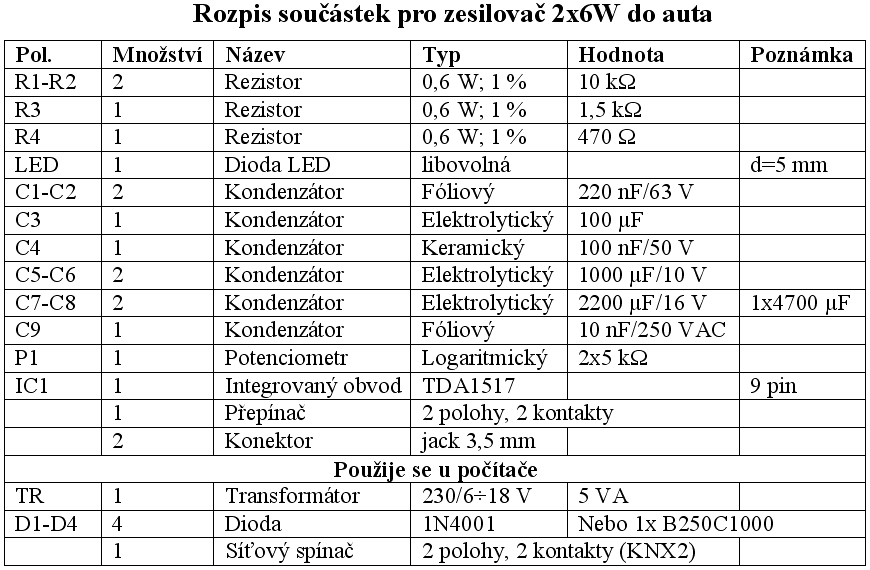

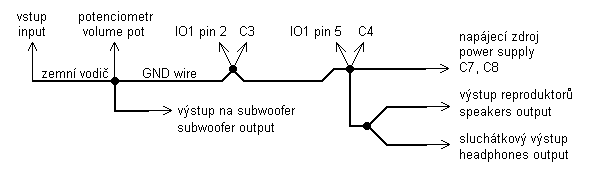

Naprostá většina IO je optimalizována na určité zesílení. Udávaný šum na výstupu zesilovačů byl přímo úměrný zesílení IO. Jinak řečeno: vstupní obvod běžných nf zesilovačů šumí řádově stejně. Šum na výstupu IO je tím větší, čím má IO větší zesílení. Protože u zesilovače k PC vystačíme se zesílením 3 až 5, je vhodné vybrat IO s co nejmenším zesílením.      Tomuto požadavku vyhovuje obvod TDA1517, který má zesílení jen 20 dB, tj. 10x. Vzhledem k tomu, že jde o jednoduchý zesilovač, pracující proti zemi přes výstupní kondenzátor, nemůže mít už z fyzikálních důvodů výkon víc než asi 7 W/RMS. Předpokládejme napájení 12V, na výstupu IC je v klidu 6V (před výst. kondenzátorem, je to vlastně ss. prac. bod) takže od těchto 6V muže udělat nejvýšší amplitudu 6V (od šesti k nule, nebo od šesti ke dvanácti) ve skutečnosti to bude tak 5V, díky úbytkům na výst. tranzistorech, takže máme napětí 5V RMS. Výstupní výkon do 4 Ohmů je pak U na 2/R, takže 25/4 a to je 6,25W RMS. To znamená že maximální výkon zesilovače je kolem 2 x 20W. Download: Tištěný spoj zesilovače velikost 1:1 - tisk 57 kB Rozpiska součátek pro 2x20W zesilovač 115 kB Web z kterého jsem čerpal informace - Jaroslav Belza 146 kB Popis schématu zesilovače      Zapojení obvodu TDA1517, doporučené výrobcem, je doplněno o napájecí zdroj, regulátor hlasitosti, výstup signálu pro subwoofer a přepínač signálu pro sluchátka. Přepínání signálu do sluchátek zvláštním přepínačem se ukázalo mnohem praktičtější než zasunutím konektoru sluchátek do zdířky. Správně by přepínač měl odpojit i signál výstupu pro subwoofer, ale protože po přepnutí na sluchátka musíme zmenšit hlasitost (sluchátka jsou mnohem citlivější), může zůstat subwoofer připojený. Odpory rezistorů R1 a R2 podle potřeby upravíme tak, aby při maximální hlasitosti zesilovač ještě nezkresloval.      Zesilovač může být napájen napětím v rozsahu 6 až 18 V. Pro běžný poslech hudby při práci na PC a hraní her vyhoví transformátor s výstupním napětím 9 V a výkonem asi 5 VA. Po usměrnění získáme napětí naprázdno asi 14 V. Použil jsem transformátor z vraku staré kalkulačky s tiskárnou, který dodal napětí 10 V při proudu 0,5 A. Použijete-li transformátor s menším výkonem, doporučuji zvětšit kapacitu kondenzátorů C7 a C8. Zesilovač zapínám současně s PC. Budete-li jej zapínat a vypínat samostatně, použijte "tlumicí" člen R4 C9. Omezí se tak lupanec při vypnutí zesilovače.      Zesilovač můžete použít také pro walkmany, discmany a jiné "sluchátkové" zdroje signálu. V tom případě nepoužijeme rezistory R1 a R2 a signál přivedeme přímo na regulátor hlasitosti. Stavba zesilovače      Zesilovač je tak jednoduchý, že jsem ho postavil na kousku univerzální desky. Zvýšenou pozornost je v tomto případě nutno věnovat správnému propojení zemí. Vhodné propojení zemí je na obr. 2. Integrovaný obvod připevníme buď na kraj chladiče, nebo musíme použít podložku z kousku tlustšího hliníkového plechu. Já jsem zesilovač postavil do papírové krabice (měla to být prozatímní verze), jako chladič slouží hliníkový plech na zadní straně. Pro přívod signálu doporučuji použít asi polovinu prodlužovací šňůry s konektory jack 3,5 mm. Cena této šňůry je srovnatelná s cenou 2 konektorů a kusu stíněné dvojlinky. Ušetříte si tak nervy při pájení kabelu na konektor z termoplastické hmoty (který vůl to mohl vymyslet), což se zhusta nepovede. Kabel si však překontrolujte. Já jsem měl signál levého kanálu vedený červeným a pravého kanálu bílým vodičem. Protože jsem kabel připojil podle barev, měl jsem pak přehozeny signály levého a pravého kanálu. Zesilovač nemá žádné záludnosti a měl by pracovat na první zapojení. 2x6W Zesilovač byl publikován v Praktická elektronika 5/2000, text a foto od Jaroslava Belzy
