Optické pojítko RONJA

Základní parametry RONJI

Rychlost přenosu: 10 Mbit/s, full-duplex
Maximální pracovní vzdálenost: 700 m s 90 mm čočkou (1300m se 130mm čočkou)
Minimální pracovní vzdálenost: 1/15 maximální pracovní vzdálenosti
Datové rozhraní:propojovací rozhraní 10BaseT (UTP).
Autonegotiation: ne, běží v half-duplexu se zařízeními, které nejsou nastavené na full-duplex
Příkon: 260mA @ 12V (3.1 W) z PC zdroje
Operační vlnová délka: viditelná, 625 nm, 100 nm šířka spektra (červená barva)
Odhadovaný optický výkon: 12 mW
Rozptyl kužele - polovina úhlu: 1.9 mrad
Operační vlhkost: 100 % s vyhříváním čoček výkonem 1 W
Viditelnost: musí být zajištěna přímá optická viditelnost
Optická modulace: 1 MHz-1.2 MHz 50% střída mezi pakety, 700 mVšš, kladná výchylka=kladný "1" symbol "1"=světlo. Vysílač září permanentně, bez ohledu na to, zda prochází data
Míření systému: vizuální, intenzita signálu se monitoruje na rssi v přijímači

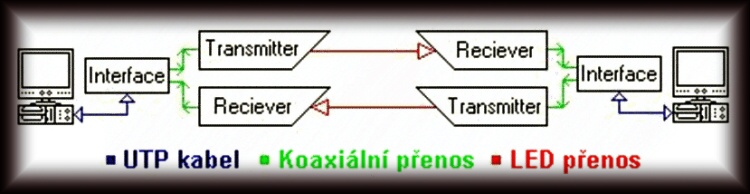

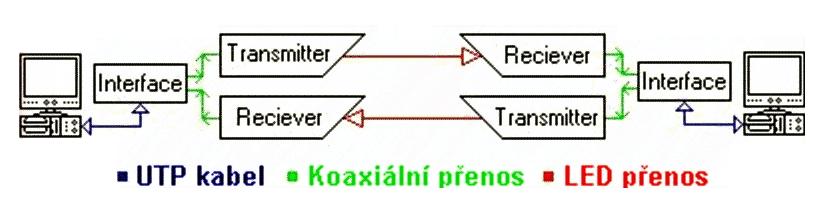

Celkový pohled na složenou RONJU

RONJA jsou vlastně dvě naprosto stejná zařízení a každé z nich se skládá z Interfacu, vysílače a přijímače. Interface je umístěn poblíž počítače a má za úkol transformovat napěťové úrovně a generuje další signál. Vysílač a přijímač jsou v rourách, které se připevnňují na střech a mají za úkol přenášet data vzduchem. Mezi počítačem a interfacem je použit UTP kabel a k vysílači s přijímačem vede koaxiální kabel.

Jednotlivé součásti RONJI

Interface

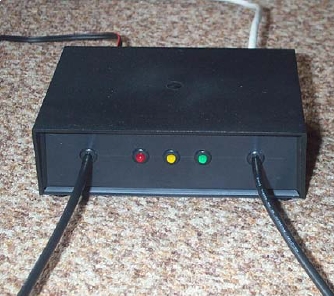

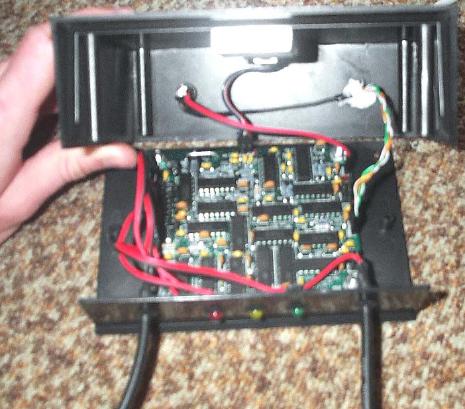

	Interface má za úkol upravit signálové úrovně a impedance pro optický přenos. Je to koncové zařízení pro připojení k PC pomocí konektoru RJ45. Navíc generuje přídavný signál nutný pro bezchybnou funkci zařízení s okolními rušivými vlivy. Je zde nainstalovaná indikace funkčnosti datového spojení pro obsluhu pomocí LED diod. Pohled do vnitřku Interfacu
Vysílač

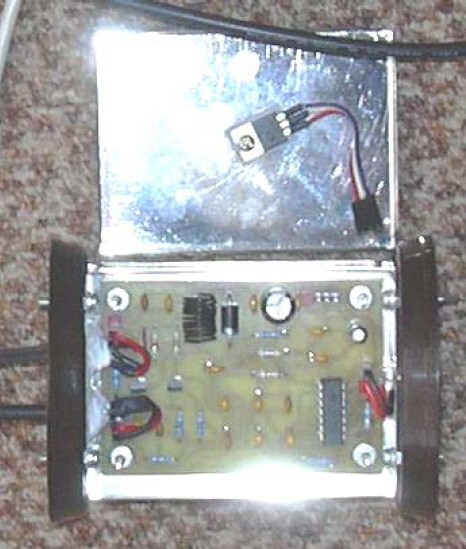

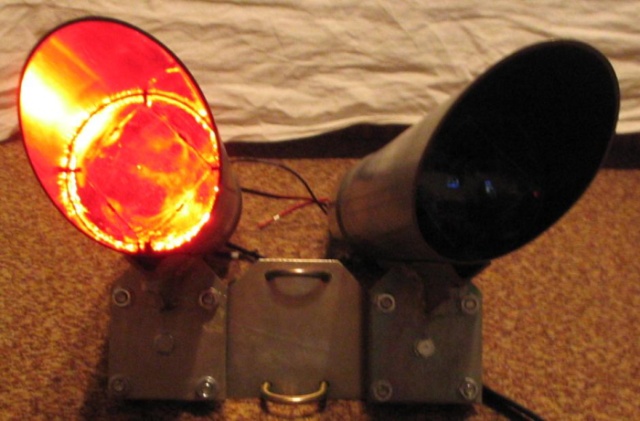

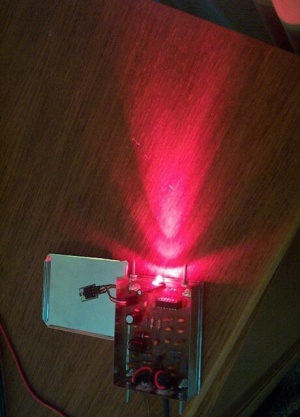

	Vysílač slouží k přenosu dat vzduchem, pro tento účel slouží speciální supersvítivá LED dioda. Ta při přenosu dat bliká na 10MHz. Celé zařízení, které je zobrazeno na fotce se umisťuje do roury s čočkou, která světelný kužel usměrní do kuželu světla s minimálním rozptylem. Zapnutý vysílač Správná funkce vysílače v ohnisku čočky v rouře Svícení - pohled čočky
Přijímač

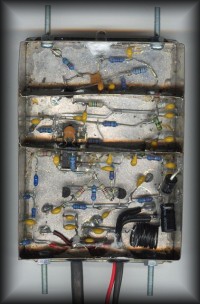

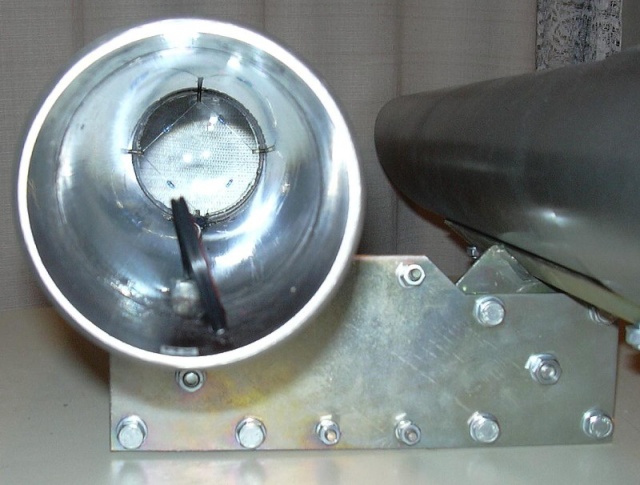

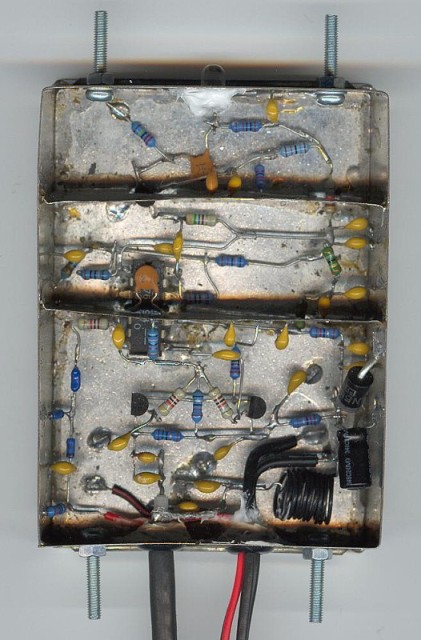

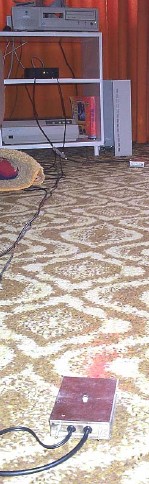

	Na druhé straně pojítka je přijímač, ten má za úkol zesílit a upravit signál z vysílače z druhého konce pojítka. Umisťuje se do vedlejší roury stejně daleko jako vysílač. čočka v tomto případě zmenšuje přicházející světlo do bodu, které svítí přímo do přijímací diody. Tímto mechanickým řešením se zvýší účinnost přenosu dat, a proto RONJA funguje na tak velikou vzdálenost. Pohled do roury s čočkou, kam se umisťuje vysílač a přijímač Testování funkčnosti přijímání signálu na co největší vzdálenost Testování celé RONJI pro přenos mezi 2PC
